Puracé: lo que el radar no vio
El volcán Puracé, en el Cauca (Colombia), está en alerta naranja desde el 1 de agosto de 2026 y desde el 2 de septiembre intensificó su actividad: hasta cinco emisiones de ceniza al día y, del 8 al 13, columnas de 1,2 a 1,5 km sobre la cumbre, según el Servicio Geológico Colombiano (SGC) y el Global Volcanism Program (GVP). Esta página mide con datos abiertos si esa fase de columnas altas dejó huella en dos instrumentos que ven a través de la nube: el radar de Sentinel-1 y el sensor de dióxido de azufre de Sentinel-5P. El radar no muestra cambio detectable con este método y el SO₂ no permite concluir, y se publica igual, con los números, porque un resultado nulo o no concluyente, medido, vale más que uno positivo supuesto. Lo más útil que dejó el caso es de método: en esta cumbre el anillo de control habitual subestimó en decenas de veces el cambio del cráter ajeno a la fase alta. Esta página es el material vivo de la nota técnica NT-04, con el método, los datos y las referencias.
El evento, según quien lo vigila
El Puracé es un estratovolcán de 4.650 m a 2,32° N, 76,40° W, unos 25 km al sureste de Popayán. El SGC lo subió a alerta naranja el 1 de agosto de 2026 por el aumento de la energía de los sismos bajo el cráter y de la temperatura de las emisiones, tras columnas de hasta 3,4 km desde el 20 de julio (SGC, 2026a). Según sus boletines (SGC, 2026b-e) y los informes semanales del Global Volcanism Program para el 3-9 y el 10-16 de septiembre (GVP, 2026a, b), la actividad se intensificó desde el 2 de septiembre, con hasta cinco emisiones de ceniza al día: entre las 14:00 del 31 de agosto y las 14:30 del 1 de septiembre, ocho emisiones de hasta 240 m; el 6, un sismo sentido de magnitud 4,1; el 8 y el 9, cinco columnas de hasta 1,5 km hacia el noroeste, con caída de ceniza en las veredas Cristales y 20 de Julio; el 10, un sismo sentido de magnitud 3,1; el 13 a las 08:59, una columna de 1,2 km, con caída de ceniza en Hato Viejo, Hispala, 20 de Julio y Coconuco. Todo el período hubo tremor bajo el cráter, SO₂ sobre la línea base y deformación lenta en el conjunto Puracé-Piocollo-Curiquinga. Desde el 15 bajaron la frecuencia y la energía de las emisiones, y la alerta pasó a amarilla el 29 de septiembre (GVP, 2026c).
Lo que midió el radar

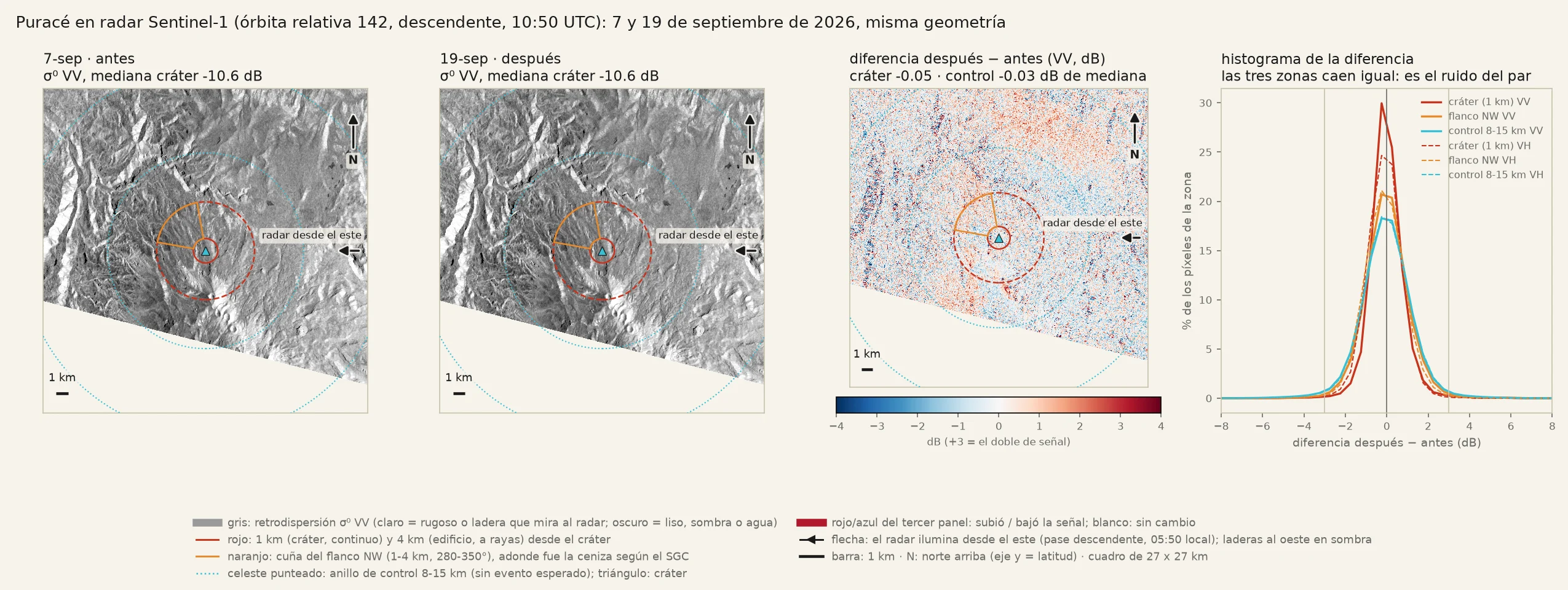

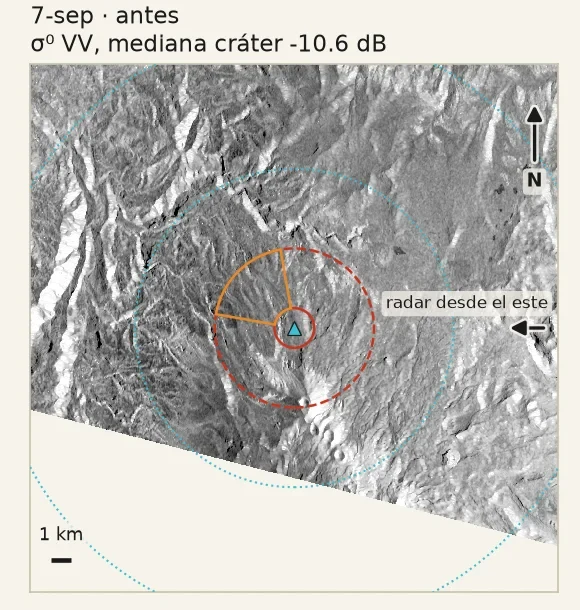

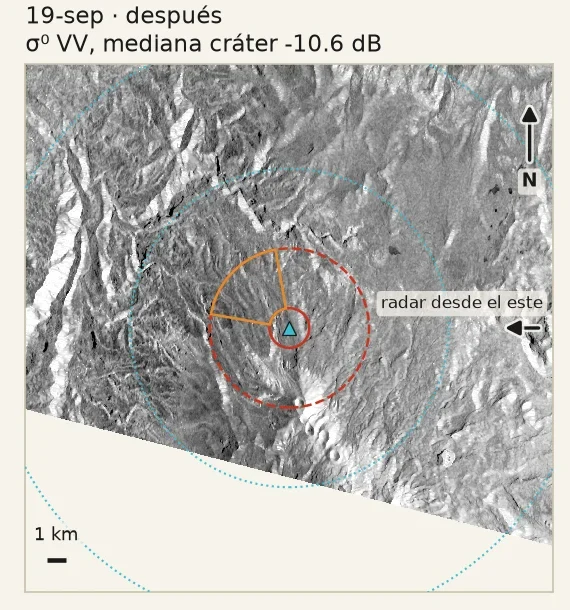

Sentinel-1 pasa sobre el Puracé cada seis días por la misma órbita (relativa 142, descendente, a las 10:50 UTC, 05:50 hora local), alternando los satélites 1C y 1D. Para el par principal se tomaron dos pases del mismo satélite y la misma geometría: el 7 de septiembre, la víspera de las columnas de 1,5 km del 8 y 9, y el 19, seis días después de la última columna alta (la del 13). Igual órbita, igual hora, igual ángulo: lo único que puede diferir entre las dos imágenes es el terreno y el clima. En banda C una capa de ceniza gruesa o un depósito nuevo cambian la rugosidad y con ella la señal; la ceniza fina sobre vegetación densa puede no cambiar nada, y eso estaba previsto antes de mirar el dato.

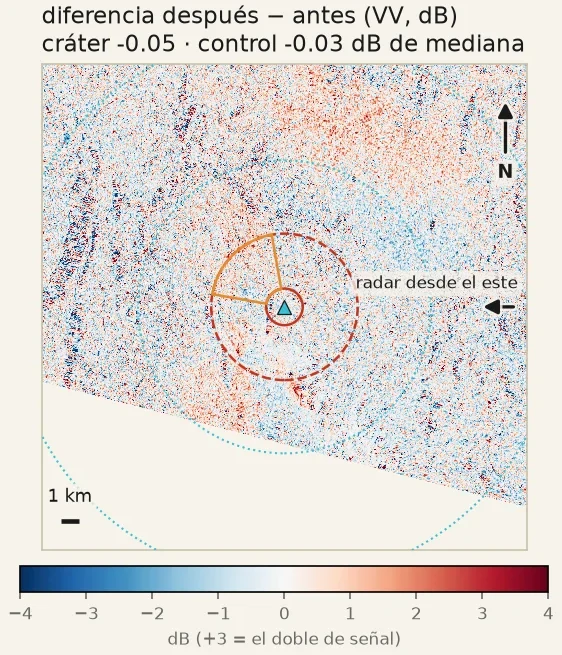

Cada imagen se calibró a σ⁰, se filtró el moteado y se corrigió con el modelo de terreno SRTM, en las dos polarizaciones (VV y VH). Después se restó la del 19 menos la del 7, píxel a píxel, en decibeles: +3 dB es el doble de señal, −3 dB la mitad. La resta se miró en cinco zonas: el cráter (un disco de 1 km), el flanco noroeste hacia donde fue la ceniza, el edificio entero hasta 4 km, y dos zonas de control a 8-15 km del cráter, lejos del edificio. Si el cráter no se distingue del control, el radar no muestra cambio detectable; pero ese control, como se verá más abajo, no basta en una cumbre, y por eso el par principal se contrasta con otros pares.
| zona | σ⁰ VV 7-sep dB | dif. VV mediana | desv. VV | VV |dif| > 3 dB | dif. VH mediana | VH |dif| > 3 dB |
|---|---|---|---|---|---|---|
| cráter (disco de 1 km) | -10,6 | -0,05 | 0,86 | 1,0 % | -0,11 | 0,6 % |
| flanco NW (1-4 km, 280-350°) | -12,2 | -0,02 | 1,08 | 1,3 % | -0,11 | 0,9 % |
| edificio (anillo 1-4 km) | -11,0 | -0,06 | 1,09 | 1,4 % | -0,07 | 1,5 % |
| control (anillo 8-15 km) | -9,9 | -0,03 | 1,24 | 2,7 % | -0,03 | 2,4 % |
| control (disco de 1 km, 12 km al este) | -6,3 | -0,34 | 1,22 | 2,6 % | -0,34 | 2,6 % |

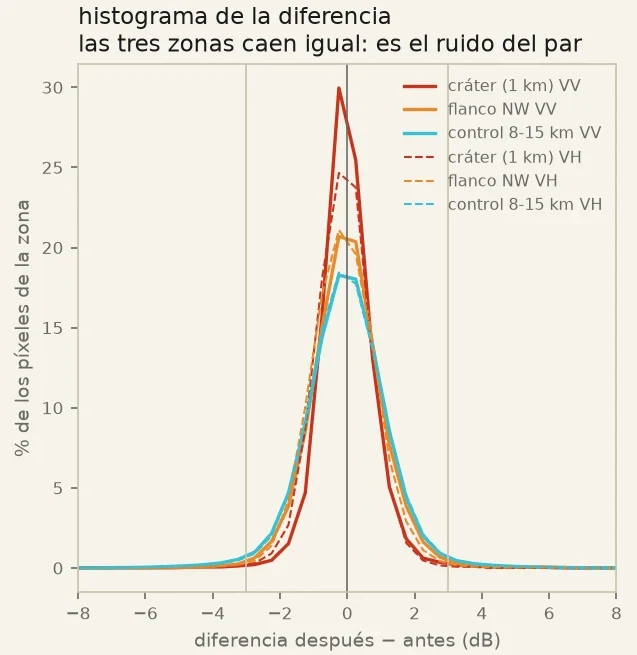

Diferencia = 19-sep menos 7-sep, en dB. La última columna de cada polarización es el porcentaje de píxeles de la zona que cambiaron más del doble o menos de la mitad. En el cráter es menor que en el control: el cráter cambió menos que una zona cualquiera a 12 km.
Con un umbral fijo de 3 dB, apertura morfológica de 2 píxeles contra el moteado y parches de al menos una hectárea, a menos de 3 km del cráter aparecen 1,2 ha con cambio en VV y 1,5 en VH. El anillo de control, escalado a la misma superficie, predice 1,3 y 1,2: es lo que el método llama «cambio» en una ladera a 8-15 km del cráter. En el disco del cráter, cero hectáreas en las dos polarizaciones. Con el umbral de Otsu sobre la resta (1,25 dB) el área sube a 66 ha, pero el control sube igual (108): Otsu sobre una diferencia unimodal separa ruido de ruido.
Un segundo par, con el otro satélite, y una sorpresa. Sentinel-1D pasa por la misma órbita seis días corrido: 1 y 13 de septiembre. Este par abarca las columnas de 1,5 km del 8 y 9 y la de 1,2 km del 13 (el radar pasó a las 05:50 local, unas tres horas antes de la columna de las 08:59 y con las del 8 y 9 ya ocurridas). Este par sí muestra algo: mediana de 0,50 dB en el cráter contra 0,08 en el control (VV), y 65,0 ha con cambio de más de 3 dB a menos de 3 km del cráter, cuando el control espacial predice 1,7: 38 veces lo esperado. Con ese control solo, la conclusión habría sido que el radar vio la ceniza.
El par anterior a la fase alta lo desarma. Entre el 20 de agosto y el 1 de septiembre, con el mismo satélite y antes de las columnas de 1,2 a 1,5 km (pero ya en alerta naranja, y con ocho emisiones de hasta 240 m entre las 14:00 del 31 de agosto y las 14:30 del 1 de septiembre, según el SGC), ese par da 60,8 ha con cambio de más de 3 dB a menos de 3 km del cráter (VV), con mediana de -0,58 dB en el cráter: lo mismo que el par con la fase alta, con el signo al revés. Lo que comparten es la escena del 1 de septiembre: la mediana del cráter en VV por fecha es 20-ago -11,0 · 1-sep -11,9 · 7-sep -10,6 · 13-sep -11,1 · 19-sep -10,6 dB, y el 1 de septiembre es la única que se sale, 0,8 dB más oscura que las otras fechas de Sentinel-1D y 1,3 que las de Sentinel-1C. Los dos pares que la incluyen dan 61 a 65 ha; los otros cuatro, entre 1 y 26 ha. El control espacial subestimó el error del cráter unas 36 veces (60,8 ha contra 1,7; dentro del mismo par, contra 0,7): una cumbre no se comporta como una ladera a 12 km. El factor es de decenas, no un número preciso, y 36 es la cifra conservadora. Lo que sirve de control en una cumbre es otro par de la misma órbita y el mismo satélite, tomado fuera del episodio.
La causa de esa escena no se verificó: no hay dato de terreno ni imagen óptica despejada de ese día. Hay dos hipótesis. (a) La cumbre mojada, con nieve o escarcha ese amanecer; de esos estados, la nieve húmeda es la que la literatura asocia con una caída de la señal en banda C (Nagler y Rott, 2000; Nagler et al., 2016). (b) Un depósito húmedo de la ceniza de las emisiones de esas horas. Contra (b): el 13 de septiembre, después de las columnas de 1,5 km con caída de ceniza, el cráter queda a 0,03 dB del 20 de agosto, y el 7 y el 19 coinciden a menos de 0,01 dB; además, en el anillo el 1 de septiembre está sólo 0,1 dB más oscuro que las otras fechas de Sentinel-1D, contra 0,8 en el cráter: el oscurecimiento es de la cumbre y no de la escena, y el anillo, más lejos y más abajo, no lo ve.
| par | papel | cráter dif. VV | control dif. VV | cambio >3 dB a 3 km, VV ha | predice el control | VH ha | predice el control |
|---|---|---|---|---|---|---|---|
| 7-sep → 19-sep | principal (S1C), con la fase alta | -0,05 | -0,03 | 1,2 | 1,3 | 1,5 | 1,2 |
| 1-sep → 13-sep | segundo (S1D), con la fase alta | 0,50 | 0,08 | 65,0 | 1,7 | 85,1 | 0,6 |
| 7-sep → 13-sep | cruzado S1C→S1D, con la fase alta | -0,48 | -0,23 | 23,1 | 1,2 | 21,2 | 1,1 |
| 13-sep → 19-sep | cruzado S1D→S1C, con la fase alta | 0,44 | 0,20 | 26,2 | 1,4 | 15,4 | 0,7 |
| 20-ago → 1-sep | control (S1D), antes de la fase alta | -0,58 | -0,20 | 60,8 | 0,7 | 113,8 | 0,6 |
| 20-ago → 7-sep | control cruzado S1D→S1C, antes de la fase alta | 0,36 | 0,10 | 4,6 | 1,8 | 1,3 | 1,0 |
Lo que midió el azufre

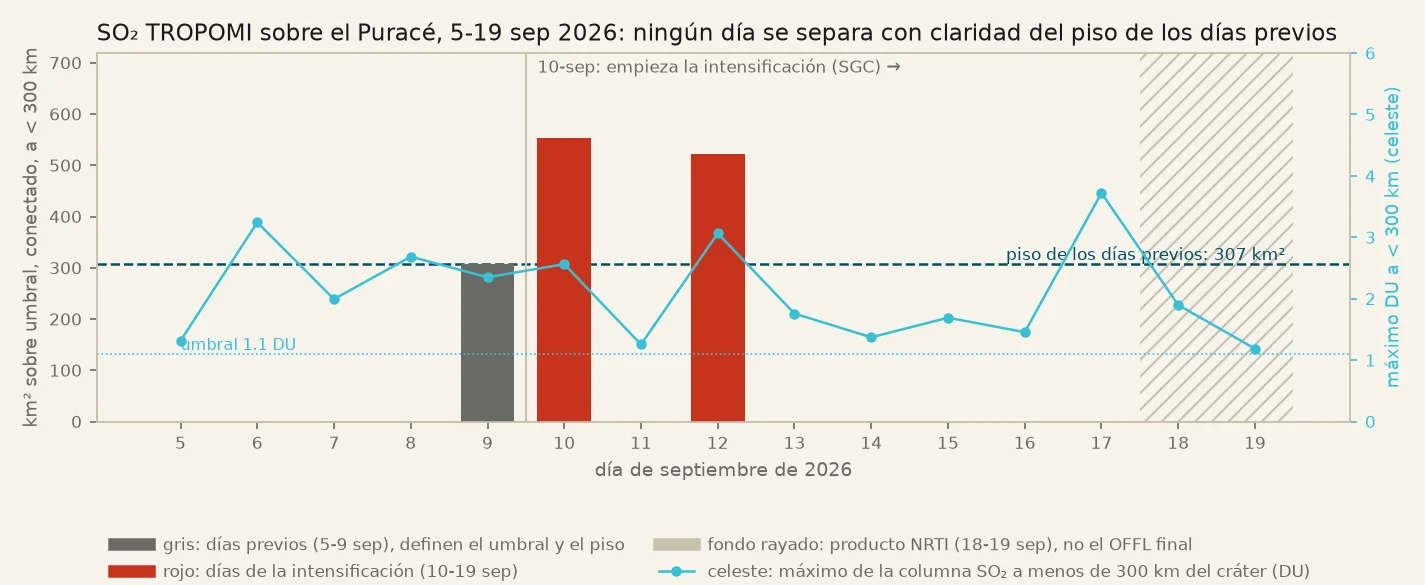

El instrumento TROPOMI, en Sentinel-5P, mide dióxido de azufre una vez al día. Se bajaron los quince días del 5 al 19 de septiembre sobre una caja de 2.200 por 1.800 km centrada en Colombia. El umbral para decir «acá hay pluma» no se eligió a ojo: es el percentil 99,5 de todo lo que el instrumento marcó los cinco días de referencia (5 al 9), 1,1 unidades Dobson. Ojo con esa referencia: el 8 y el 9 ya son días de columnas de hasta 1,5 km, así que no es de volcán en calma; la nota NT-04 repite la medición con los días 5 al 7 de referencia y la conclusión es la misma, no permite concluir. Se exigió además que los píxeles sobre umbral formaran parches de al menos 10 (unos 300 km²) y se contó sólo lo que queda a menos de 300 km del cráter, porque un parche sobre el Pacífico o Venezuela no es de este volcán.
| día | estado · producto | km² a <300 km | km² en toda la caja | máx DU a <300 km | con dato a <300 km |
|---|---|---|---|---|---|
| 5-sep | referencia del umbral · OFFL | 0 | 338 | 1,3 | 44 % |
| 6-sep | referencia del umbral · OFFL | 0 | 0 | 3,2 | 29 % |
| 7-sep | referencia del umbral · OFFL | 0 | 0 | 2,0 | 34 % |
| 8-sep | referencia del umbral · OFFL | 0 | 0 | 2,7 | 51 % |
| 9-sep | referencia del umbral · OFFL | 307 | 307 | 2,3 | 44 % |
| 10-sep | fuera de la referencia · OFFL | 553 | 553 | 2,6 | 44 % |
| 11-sep | fuera de la referencia · OFFL | 0 | 0 | 1,3 | 11 % |
| 12-sep | fuera de la referencia · OFFL | 522 | 1.437 | 3,1 | 31 % |
| 13-sep | fuera de la referencia · OFFL | 0 | 0 | 1,8 | 38 % |
| 14-sep | fuera de la referencia · OFFL | 0 | 0 | 1,4 | 31 % |
| 15-sep | fuera de la referencia · OFFL | 0 | 0 | 1,7 | 42 % |
| 16-sep | fuera de la referencia · OFFL | 0 | 0 | 1,5 | 18 % |
| 17-sep | fuera de la referencia · OFFL | 0 | 367 | 3,7 | 38 % |
| 18-sep | fuera de la referencia · NRTI | 0 | 0 | 1,9 | 30 % |
| 19-sep | fuera de la referencia · NRTI | 0 | 0 | 1,2 | 16 % |
DU es la unidad Dobson, la medida estándar de cuánto gas hay en una columna de aire. «Con dato» es la fracción de píxeles a menos de 300 km que el producto no descartó por nube o calidad: entre el 11 % y el 51 %. Los Andes colombianos en septiembre están casi siempre tapados, y el propio cráter sólo tiene dato 7 de los quince días.
Lo que esta página no puede afirmar
Sobre el radar. Se midió cambio de retrodispersión, no deformación del edificio: eso requiere interferometría (fase), que no se hizo. El cráter está a 9 km del borde sur de la escena y el anillo de control usa sólo el norte, el este y el oeste. La ladera oeste del cono queda en sombra de radar (el sensor ilumina desde el este, en un pase descendente de madrugada) y ahí no hay medición posible en esta órbita. Un umbral de 3 dB deja pasar cambios menores; se declaró para no inventar sensibilidad. Se midieron cinco fechas y seis pares, y el control temporal es uno solo (n = 1: el par 20-ago→1-sep, del mismo satélite y anterior a la fase alta) y no es de cumbre quieta: ya estaba en alerta naranja y el 1 de septiembre registra ocho emisiones. El error del método en el cráter sale de ese par y de que la cumbre cambia con el clima (la escena del 1 de septiembre lo muestra). Los pares cruzados 1C/1D suman una posible diferencia entre satélites: sin el 1 de septiembre, las fechas de 1D salen 0,4 dB más oscuras que las de 1C en el cráter, y el anillo no la ve. Un cambio transitorio del 13 que se revirtió el 19 no lo ve el par principal. Los pases posteriores (del 25 de septiembre en adelante) darían más referencia y no se procesaron; tampoco serían de cumbre quieta: del 30 de septiembre al 7 de octubre, ya en alerta amarilla, hubo columnas diarias de hasta 1,8 km (GVP, 2026d).
Sobre el azufre. La columna usada es la que el servicio entrega por defecto, que supone el gas en la capa límite; para una emisión a 1,2 km sobre un cráter de 4.650 m correspondería la columna recalculada a 7 km, que sólo está en el archivo original de 1 GB por día y no se descargó. No se aplicó la bandera de detección de SO₂ del producto (el servicio no la expone), y el Puracé está dentro de la Anomalía del Atlántico Sur, donde esa bandera existe justamente para descartar falsos positivos: los parches del 9, 10 y 12 pueden ser eso, y sin la bandera tampoco se puede decir que sean pluma. Con 11-51 % de cobertura útil, un día de pluma real pudo quedar bajo nube. El resultado es que el SO₂ no permite concluir con este producto, no que no hubo SO₂.
Sobre las fuentes. Los hechos del evento salen de los boletines del SGC y de los informes semanales del GVP (lista abajo); el sitio del Smithsonian no respondía y los informes del GVP se leyeron en la republicación de The Watchers. Las cifras de esta página son mediciones propias, y nada acá se contrastó con terreno ni pasó revisión de pares.
Fuentes y datos
- Servicio Geológico Colombiano (2026a). Estado de alerta del volcán Puracé cambia de Amarilla a Naranja. Popayán, 1 de agosto de 2026: www2.sgc.gov.co/Noticias/Paginas/Estado-de-alerta-del-volcan-Purace-cambia-a-Naranja-01-agosto-2026.aspx. Consultado el 21 de octubre de 2026.
- Servicio Geológico Colombiano (2026b-e). Boletines extraordinarios, volcán Puracé, cadena volcánica Los Coconucos, del 1, 9, 10 y 13 de septiembre de 2026: 1 de septiembre · 9 · 10 · 13. Consultados el 21 de octubre de 2026.
- Global Volcanism Program (2026a-d). Puracé (Colombia), Weekly Volcanic Activity Report, Smithsonian Institution y US Geological Survey, leídos en la republicación de The Watchers porque volcano.si.edu no respondía. Consultados el 21 de octubre de 2026: 3-9 de septiembre · 10-16 de septiembre · 24-30 de septiembre · 1-7 de octubre.
- Cussen, P. (2026). El control que engaña: el ruido de una cumbre y el resultado nulo del Puracé. Notas técnicas Cussen Research, NT-04: doi:10.5281/zenodo.23561439. Esta página es su material vivo.
- Copernicus Sentinel-1 GRD IW, órbita relativa 142 descendente, 10:50 UTC. Productos: 20-ago S1D_IW_GRDH_1SDV_20260820T105121_20260820T105137_004208_007B79_AA1D (1136 MB); 1-sep S1D_IW_GRDH_1SDV_20260901T105105_20260901T105130_004383_0081A0_A437 (1723 MB); 7-sep S1C_IW_GRDH_1SDV_20260907T105052_20260907T105117_009340_01293C_6FCE (1723 MB); 13-sep S1D_IW_GRDH_1SDV_20260913T105106_20260913T105131_004558_0087B8_CED5 (1723 MB); 19-sep S1C_IW_GRDH_1SDV_20260919T105052_20260919T105117_009515_012EEF_DC9E (1723 MB). Procesado con SNAP (órbita precisa, calibración σ⁰ VV y VH, filtro Lee Sigma 5×5, corrección de terreno Range-Doppler con SRTM 1 arcsec remuestreado a 10 m, conversión a dB).
- Copernicus Sentinel-5P (TROPOMI), producto L2 de SO₂ vía Sentinel Hub (CDSE), OFFL del 5 al 17 de septiembre y NRTI el 18 y 19, a 0,05°. Factor 1 DU = 4,462 × 10⁻⁴ mol/m² (Product Readme File del producto).
- Todo lo medido está en purace_radar.json y purace_so2.json. Cadena reproducible en el repositorio de trabajo (los productos crudos no se distribuyen: 1,7 GB cada uno, se rebajan del catálogo de Copernicus con los nombres de arriba).
